定量装车系统介绍

系统简介

定量装车系统是实现各种液体物品储罐自动定量装车、准确计量的的控制系统，包括成品油、液体化工品、食用油、乙醇等汽车、火车、轮船、飞机、专用桶的定量装车、装船、灌装、装桶控制。

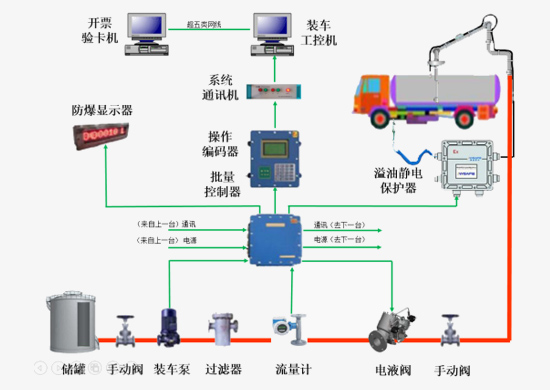

SZY定量装车系统是以上德公司自主研发的SZY智能装车仪为核心，由流量计、控制阀、机泵、静电溢油保护器、上位机、鹤管及管理软件、通讯线路等共同组成自动付油系统。

SZY定量装车系统以IC卡为媒介，将装车业务涉及的开票、发卡、司机身份识别、智能排队、门禁系统、地磅称重（有些单位以流量计计量）、自动付油、货位防撞等业务整合成一个完整的流程，实现装车过程自动化控制、流程化管理、高效化运作，降低劳动强度，提高生产效率。

SZY定量装车系统根据装载方式不同，分为汽车定量装车系统、火车定量装车系统。汽车或火车定量装车系统的控制方式根据客户需求来选择，具体采用集散式还是集中式控制。

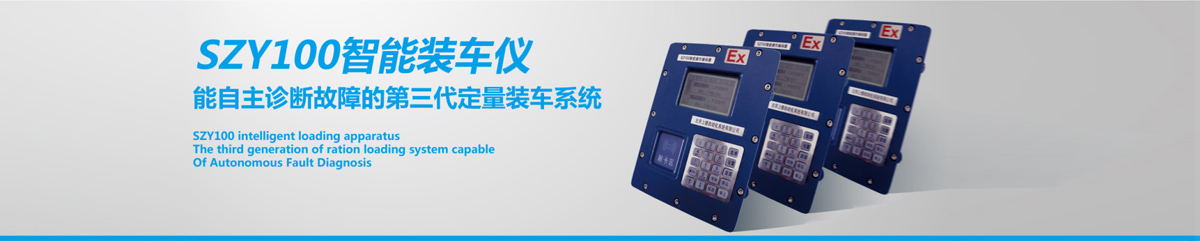

SZY智能装车仪

SZY智能装车仪：（也称批量控制器，批控器）是上德公司自主研发的具有赢领水平的第三代定量装车设备，适用于各种液态介质（成品油、原油、化工品、食用油、乙醇等）在火车、汽车、轮船、飞机、专用桶等设备的上装、下装批量装车、装船、灌装、装桶。

SZY智能装车仪采用IC卡‘一卡通’方式，方便客户操作。发油过程利用智能IC卡芯片或条形码方式作为油库自动提油的凭据，提高了油库管理的安全水平。IC卡或条形码的应用，对于油库的管理更加方便，在系统结账、油库发卡、物流调度、二次配送等方面都有明显的作用，方便企业的自动化管理，加强了自身信息的安全。

SZY智能装车仪由智能操作编码器、智能批量控制器两部分组成。

智能装车仪技术参数

01设备采用隔爆结构，用于油库、加油站时，石油质量的换算采用国家新计量标准GB/T1885-1998；

02具有人工置温和自动采温两种温度补偿方式，温度量程可设置。

03具有联网和单机两种发油方式。

04采取集散和集中控制设计理念，配合计算机，可将油库内的所有业务进行分类、统计、汇总、自动生成各种报表。

05汉字液晶显示屏采用240×128点阵，能显示8行，每行15个汉字。

06采用汉字对话菜单操作，与用户界面友好，操作、控制简便快捷。

07可外接大屏幕外显（高亮度LED或液晶显示），使用户远距离也能清晰观察和监督到发油的全过程。

08具有断电保护功能，断电后仍可完整保留装置的有效数据，并能完成发油过程中断电时现场数据的处理与保存。

09流量脉冲信号输入，频率1-3000HZ，幅度≥3V，系统设备内提供+12V或+24V电源。

10具有RS-485 MODBUS通讯接口，可配接各种体积（质量）流量计。

11温度模拟信号输入，采用4-20mA电流型温度变送器，温度量程可任意设置，系统设备内提供+12V或+24V电源。

12提供电液阀控制输出信号，+24VDC或220VAC，具有多段阀控，恒流控制等功能。

13提供电动阀控制输出信号，4-20mA电流输出。

14提供油泵控制，220VAC 2A。

15具有静电接地、溢油保护、鹤管定位等输入接口。

16单次最大发油量为9999999.9公斤（升），发油分辨率为 0.1公斤（升）。

17工作电压 AC220V +15%～-30%、50Hz±1Hz，系统设备功耗 ≤100W。

18环境条件，工作温度： -20℃～+50℃，相对湿度：45%～75%，大气压力：86kPa～106kPa。

实现效果

01产品质量稳定可靠，减少维护成本，三年质保。

02系统精度高，最高精度达0.05级 【0.2级，最高0.1级】。

03数据自动存储，无论联网方式还是单机方式，发油记录准确无误地通过通讯网络传输到计算机。

04具有故障自诊断功能，能自动诊断设备故障，分析故障原因。

05采用标准化设计、选择军品级芯片，底层设备稳定。

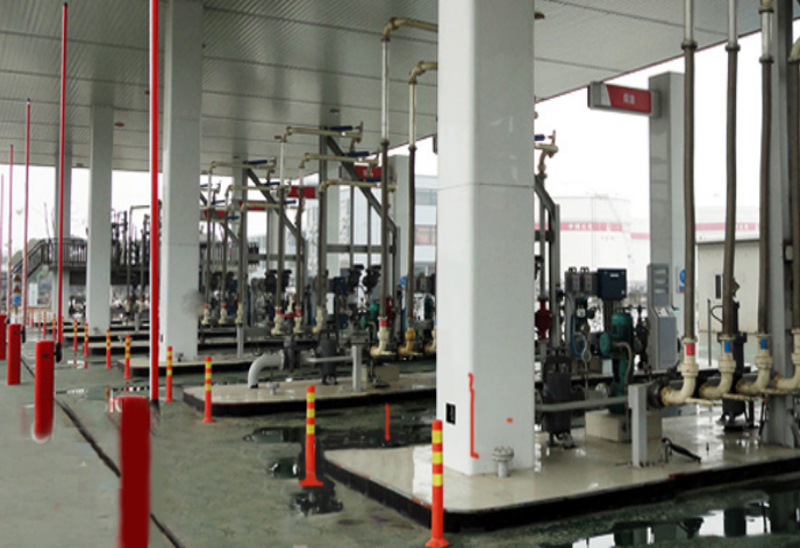

SZY100 集散式汽车定量装车系统

SZY100 集散式定量装车系统，是在每个发油台上设置独立的发油控制器和操作编码器。发油管理软件对每个发油台的发油状态可实时监控，大大降低系统宕机风险。

集散式定量装车系统可用于单品种装车，也适用于多油品调和（如乙醇汽油调和），支持单路、双路发油，最多可扩展为四路发油控制。

SZY100支持刷卡、提单、工号等多种发油方式，操作灵活。程序通过权限识别，对用户操作安全管理。可以采取体积、质量两种发油方式，满足不同用户的需求。

SZY100 特点是利用IC卡‘一卡通’，集散式控制，适合中小型油库控制。

SZY100装车系统可用于汽车、火车、轮船、飞机、专用桶定量装车、装船、灌装、装桶等控制。

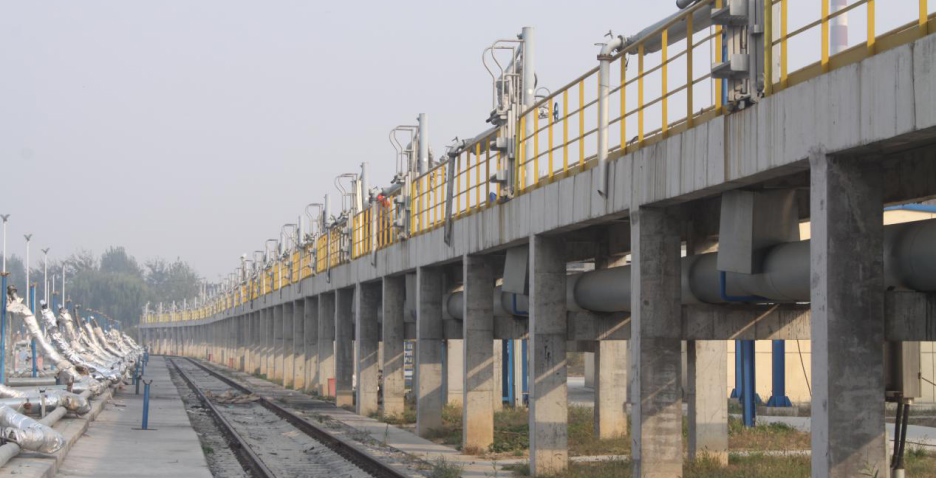

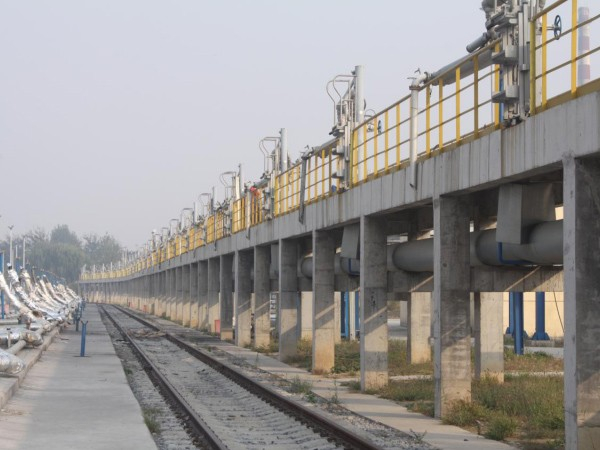

SZY300 集中式火车定量装车系统

SZY300集中式定量装车系统，适合大型油库和对数据有集中处理要求的油库。控制部分采用西门子S7-300、400大型PLC系统，工作稳定、扩展方便、安全可靠。

SZY300集中式定量装车系统适用于大型石油公司、炼厂或化工企业装车鹤位数量较多的场所，可以将装车过程中各种数据统一采集上来，大大提高企业生产效率和管控能力。
